20A 防水 太阳能控制器 时控 光控 型号:IR1220

作者: admin 时间:2019-12-06 来源:未知

20A 防水 太阳能控制器 时控 光控 型号:IR1220

原价¥.00 元

价  格:.00

货  号:

产品尺寸:

产品功率:

商品详情常见问题(8)在线下单


20A 防水 太阳能控制器 时控 光控 型号:IR1220

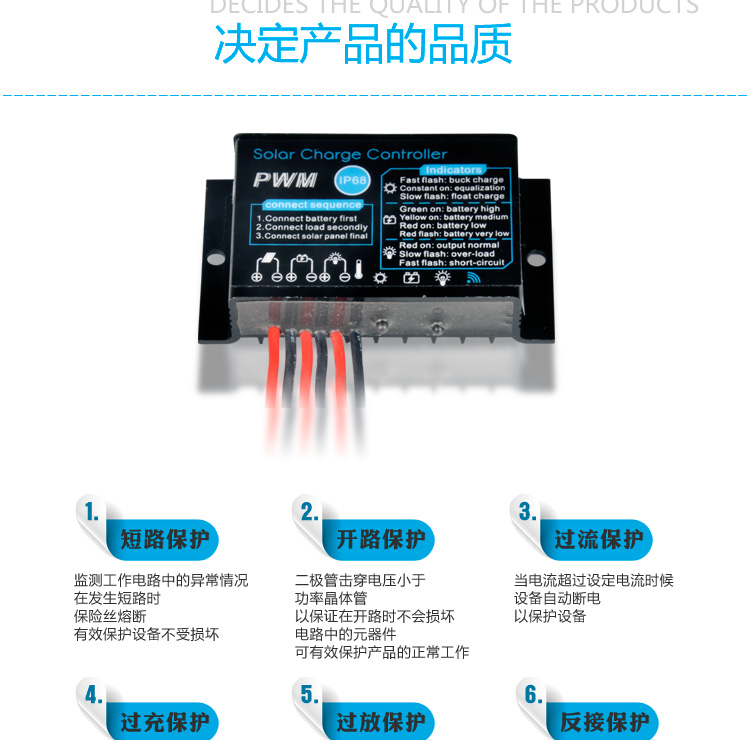

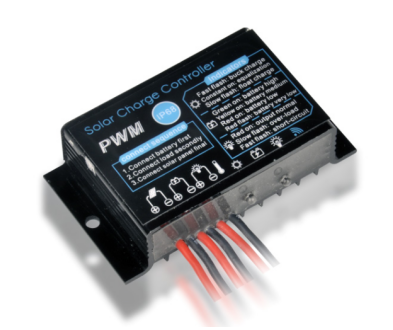

IR1220控制器产品图、]


安全使用建议


1.本控制器为 12V/24V 自动适应,首次安装时,请确保电池有足够的电压,以便控制器能够识别为正确的电池类型。

2.将控制器尽量靠近电池安装,以避免电线过长造成压降,影响正常电压判断。

3.本控制器只适用于各种铅酸电池(包括开口,密封,胶体等),请勿使用于其他电池(包括锂电池,镍氢电池等)。

4.本控制器只能使用光伏板作为充电源,请勿使用直流或其他电源作为充电源。

5.本控制器运行的时候会发热,请注意将控制器安装在平整,通风良好的表面。



产品特点



1.采用工业级主控芯片。

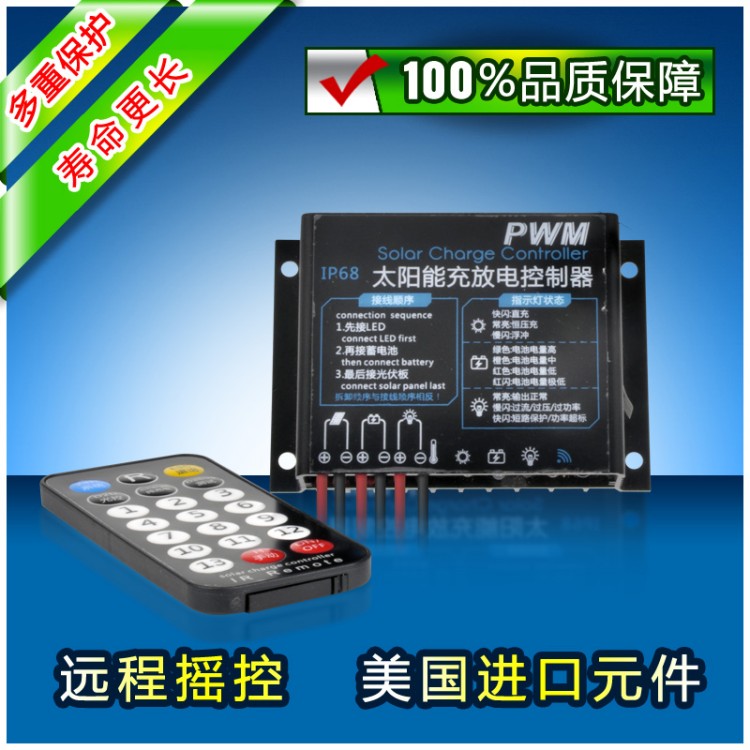

2.红外遥控设置,LED 显示,断电记忆功能,IP68 防护等级。

3.完整的四阶段 PWM 充电管理。

4.内置过流/短路保护,开路保护,反接保护,均为自恢复型,不损伤控制器。

5.双 MOS 防倒灌电路,超低发热量。





防水型控制器参数介绍


系统连接


1.将蓄电池正负极按图示接入控制器,控制器将会自动检测蓄电池电压,并依据检测到的电池电压进行系统类型识别。

2.将负载正负极按图示接入控制器,主要不要反接。

3.将太阳能板按图示接入控制器。

注意:请严格按照以上顺序进行接入,否则可能会损坏控制器。拆卸顺序与接线顺序相反。




故障指南



异常现象

可能原因

解决办法

阳光充足,充电指示灯不亮

光伏板开路或反接

重新连接好光伏板

负载指示灯不亮

模式设置错误

重新设置

电池电压太低

重新充电

负载指示灯慢闪

负载过流

减小负载功率

负载指示灯快闪

短路保护

移除短路,自动恢复

控制器不亮

电池电压太低/反接

更换电池/检查反接


技术参数




型号

IR1205

IR1210

IR1215

IR1220

系统电压

12V/24V 自适应

额定充电电流

5A

10A

15A

20A

额定放电电流

5A

10A

15A

20A

最高光伏电压

41V

充电回路压降

<0.2V

放电回路压降

<0.25V

提升充电压

14.6V

直充电压

14.5V

恒压充电压

14.2V PWM

浮充电压

13.8V

充电恢复电压

13.0V

放电截止电压

11.2V

放电恢复电压

12.6V

待机电流

<10mA

光控开灯阀值

光伏板 8V(光控开灯延时 10s)

光控关灯阀值

光伏板 8V(光控关灯延时 60s)

温度补偿

N/C

工作温度

-35~+60 ℃

尺寸/重量

82*58*21mm /135g




*红色字体标记电压仅对应 12V 系统,如使用 24V 系统,请 X2. *产品规格如有更改,怒不另行通知。

产品规格如有更改,怒不另行通知。
