IR系列家用型防水太阳能控制器

作者: admin 时间:2020-02-15 来源:未知

IR系列家用型防水太阳能控制器

原价¥.00 元

价  格:.00

货  号:IR系列

产品尺寸:

产品功率:

商品详情常见问题(8)在线下单

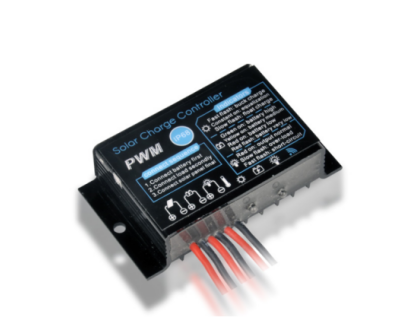

IR系列家用型防水太阳能控制器


IR系列防水控制器


安全使用建议


1.本控制器为 12V/24V 自动适应,首次安装时,请确保电池有足够的电压,以便控制器能够识别为正确的电池类型。2.将控制器尽量靠近电池安装,以避免电线过长造成压降,影响正常电压判断。3.本控制器只适用于各种铅酸电池(包括开口,密封,胶体等),请勿使用于其他电池(包括锂电池,镍氢电池等)。4.本控制器只能使用光伏板作为充电源,请勿使用直流或其他电源作为充电源。6.本控制器运行的时候会发热,请注意将控制器安装在平整,通风良好的表面。



产品特点


1.采用工业级主控芯片。

2.LED 显示,断电记忆功能,IP68 防护等级。

3.完整的四阶段 PWM 充电管理。

4.内置过流/短路保护,开路保护,反接保护,均为自恢复型,不损伤控制器。

5.双 MOS 防倒灌电路,超低发热量。



系统连接

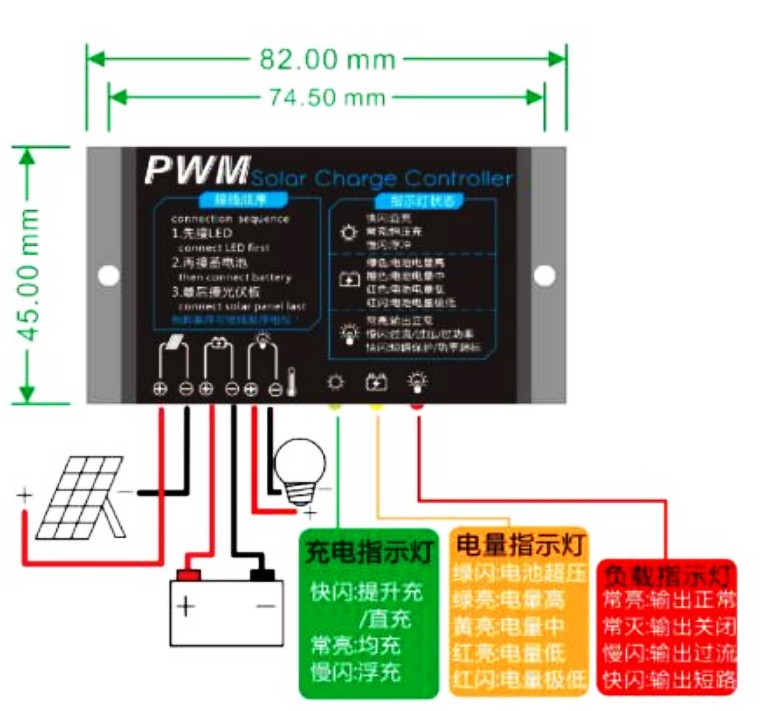

 IR系列防水控制器接线方式
1.将蓄电池正负极按图示接入控制器,控制器将会自动检测蓄电池电压,并依据检测到的电池电压进行系统类型识别。

2.将负载正负极按图示接入控制器,主要不要反接。

3.将太阳能板按图示接入控制器。

注意:请严格按照以上顺序进行接入,否则可能会损坏控制器。拆卸顺序与接线顺序相反。


运行模式

本系列控制器的运行模式为出厂内置,详细的运行模式请与当地经销商联系。控制器内置的运行模式可能为以下任意一种:

模式 运行模式
纯充电 控制器只有充电功能,放电输出永久关闭
时控+光控 光控打开负载+1-13小时延时关闭
纯光控 天黑打开负载,天亮关闭负载(有延时)
系统模式 负载24小时打开(除非电池低电保护)
测试模式 天黑打开负载,天亮关闭负载(无延时)



故障指南

异常现象 可能原因 解决方法
阳光充足,充电指示灯不亮 模式设置错误 重新设置
电池电压太低 重新充电
负载指示灯慢闪 负载过流 减小负载功率
负载指示灯快闪 短路保护 移除短路,自动恢复
控制器不亮 电池电压太低/反接 更换电池/检查反接


技术参数


型号 IR205 IR210 IR215 IR220
系统电压 12V/24V自适应
额定充电电流 5A 10A 15A 20A
额定放电电流 5A 10A 15A 20A
最高光伏电压 41V
充电回路压降 <0.2V
放电回路压降 <0.25V
提升充电压 14.6V
直充电压 14.5V
恒压充电压 14.2V/PWM
浮充电压 13.8V
充电恢复电压 13.0V
放电截止电压 11.2V
放电恢复电压 12.6V
待机电流 <10mA
光控开灯阀值 光伏板 8V(光控开灯延时 10s)
光控关灯阀值 光伏板 8V(光控开灯延时 60s)
温度补偿 N/C
工作温度 -35~+60 ℃
尺寸/重量 82*45*21mm /120g


*红色字体标记电压仅对应 12V 系统,如使用 24V 系统,请 X2.

*产品规格如有更改,怒不另行通知。
