12V.24V自动识别20A太阳能路灯控制器

作者: admin 时间:2019-12-06 来源:未知

12V.24V自动识别20A太阳能路灯控制器

原价¥.00 元

价  格:.00

货  号:

产品尺寸:

产品功率:

商品详情常见问题(8)在线下单

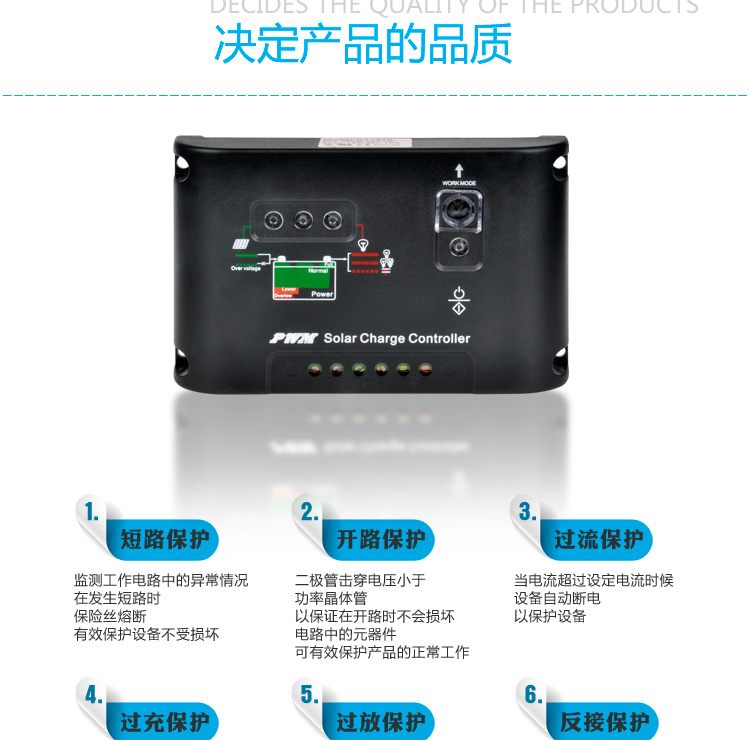

12V.24V自动识别20A太阳能路灯控制器


 太阳能控制器产品介绍



太阳能路灯控制器主要特点:


1、 使用了单片机和专用软件,实现了智能控制;

2、 利用蓄电池放电率特性修正的准确放电控制。放电终了电压是由放电率曲线修正的控制点,消除了单纯的电压控制过放的不准确性,符合蓄电池固有的特性,即不同的放电率具有不同的终了电压。

3、 具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制;以上保护均不损坏任何部件,不烧保险;

4、 采用了串联式PWM充电主电路,使充电回路的电压损失较使用二极管的充电电路降低近一半,充电效率较非PWM高3%-6%,增加了用电时间;过放恢复的提升充电,正常的直充,浮充自动控制方式使系统由更长的使用寿命;同时具有高精度温度补偿;

5、 直观的LED发光管指示当前电瓶状态,让用户了解使用状况;

6、 所有控制全部采用工业级芯片(仅对带I工业级控制器),能在寒冷、高温、潮湿环境运行自如。同时使用了晶振定时控制,定时控制精确。

7、 取消了电位器调整控制设定点,而利用了Flash存储器记录各工作控制点,使设置数字化,消除了因电位器震动偏位、温漂等使控制点出现误差降低准确性、可靠性的因素;

8、 使用了数字LED显示及设置,一键式操作即可完成所有设置,使用极其方便直观;

9、 具有单时段(SDRC系列功能)及双时段设置输出2种输出选择。

10、 双时段设置中采用了模糊控制自动识别并按实际修正天黑至天亮整个黑夜的时间段,保证了负载只在天黑后即天亮前的设定时间段开启。

本控制器专为太阳能直流供电系统、太阳能直流路灯系统设计,并使用了专用电脑芯片的智能化控制器。采用一键式轻触开关,完成所有操作及设置。具有短路、过载、独特的防反接保护,充满、过放自动关断、恢复等全功能保护措施,详细的充电指示、蓄电池状态、负载


太阳能控制器工作模式设置表:



LED显示 工作模式 LED显示 工作模式 LED显示 工作模式 LED显示 工作模式
0 光控开+光控关 4 光控开+4小时延时关 0 光控开+8小时延时关 4 光控开+12小时延时关
1 光控开+1小时延时关 5 光控开+5小时延时关 1 光控开+9小时延时关 5 光控开+13小时延时关
2 光控开+2小时延时关 6 光控开+6小时延时关 2 光控开+10小时延时关 6 通用控制器模式
3 光控开+3小时延时关 7 光控开+7小时延时关 3 光控开+11小时延时关 7 调节模式



技术参数



型号 KT1205 KT1210 KT1215 KT1220
额定充电电流 5A 10A 15A 20A
额定放电电流 5A 10A 15A 20A
系统电压  12V/24V 自适应
过流保护
<1.3倍额定电流  维持60S
<1.6倍额定电流  维持5S
>1.6倍额定电流  立刻关闭负载
待机损耗 <5mA
最大电池板电压  42V
充电回路压降  <0.26V
放电回路压降  <0.15V
提升充电压  14.6V
直充电压  14.5V
恒压充电压 14.2V PWM
浮充电压  14.2V
充电恢复电压 13.2V
放电截止电压  11.2V
放电恢复电压  12.6V
待机电流  <10mA
光控开灯阀值 光伏板 8V(光控开灯延时 10s)
光控关灯阀值  光伏板 8V(光控关灯延时 60s)
温度补偿系数  无
控制方式 PWM脉冲调制方式
工作温度  -35~+55 ℃
尺寸/重量  140*90.5*28.5mm /180g

*红色字体标记电压仅对应 12V 系统,如使用 24V 系统,请 X2.

备注:我公司所有太阳能路灯控制器均免费质保三年,欢迎来电咨询!
