ETC门架系统隔离电源变换器(下位机、远端机)

作者: admin 时间:2020-12-08 来源:未知
摘要:ETC门架系统远程供电系统主要由电源发生器、隔离转换器和传输电缆三部分组成。局端机布设在高速公路沿途收费站或服务区的供电机房内,远端机布设在高速公路沿途的各个外场监控设备旁,传输电缆布设在局端机和远端机之间的高速公路沿线。

高速公路取消省界收费站工程


——电源发生器*隔离电源转换器首选厂家


高速公路远程供电电源设备

HYYG系列远程供电系统是深圳弘翼电源设备有限公司为高速公路全程监控系统提供远距离交流供电的专业电源,它能够为布设在高速公路路侧的监控设备提供稳定可靠的交流稳压电源,为全程监控系统可靠运行奠定了基础。

ETC门架系统远程供电系统主要由电源发生器(局端机)、隔离转换器(又称远端机或下位机)和传输电缆三部分组成。

局端机布设在高速公路沿途收费站或服务区的供电机房内,远端机布设在高速公路沿途的各个外场监控设备旁,传输电缆布设在局端机和远端机之间的高速公路沿线。

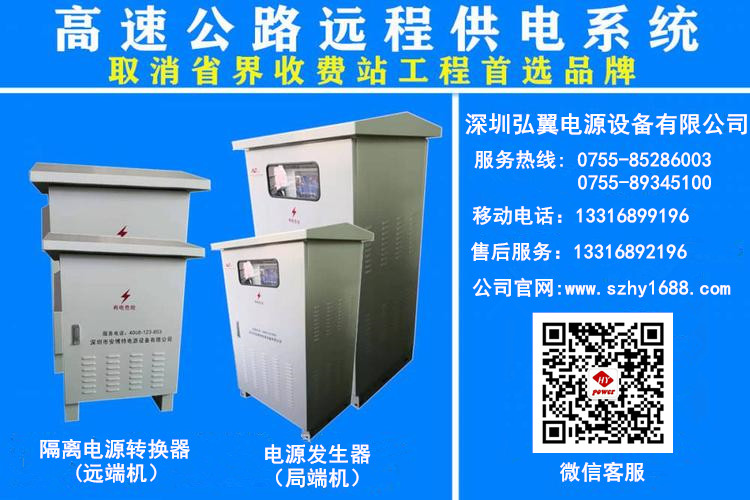

ETC门架系统隔离电源转换器(下位机、远端机)


ETC门架系统隔离电源转换器

隔离电源转换器主要由隔离变压器(内含固定绕组,补偿软组和输出绕组),采样单元与控制回路,伺服电机等部分组成,隔离转换器根据采样单元感应出输出端的电压变化,经过控制回路的比较放大,然后驱动伺服电机调整补偿绕组的碳刷位置改变线圈匝数比,从而保持输出电压稳定在220V。

交流电源隔离转换器安装在用电侧,从供电线路中取得电能,并将其转化为稳定的交流电压输出,输出电压应满足高速公路机电设备的用电要求。为保证系统的稳定可靠,交流电源隔离转换器应与供电网络隔离,输出端具有防雷保护,外壳采用不锈钢制作。

ETC门架系统隔离电源转换器(下位机、远端机)产品特性:

1. 纯电子无级、无触点调压技术;

2. 具有过流、过压保护功能;

3. 模块化热插拔结构,当稳压模块拔出后,系统仍然能够向系统提供电源;

4. 带零切换自动电子旁路;

5. 输出稳压精度 1%;

6. 效率大于 0.95,功率因数大于 0.95;

7.软件和硬件均采用抗干扰设计,提高抗干扰能力;

8. 上电自动投入功能,来电无须重新启动;

9.带有时序控制功能,上电时个控制点采取步进式上电方式,防止瞬间启动对线路造成的大电流冲击;

ETC门架系统隔离电源转换器(下位机、远端机)相关参数:

10. 额定工作频率:50Hz±5%;

11.额定输出功率:0.5kVA、1kVA;3kVA;5kVA;7.5kVA;10kVA;15kVA;

12.额定输出电压:220V±1%;

13.输出方式:交流两相;

14. 效率:>95%;

15. 工作温度:-20℃~+70℃;

16. 存储温度:-40℃~+85℃

17.相对湿度:0~95%,无凝露;

18. 噪音:距 1m 处≤50db;

19. 海拔高度:0~3500m。

20.柜体防护等级:IP65;

21.应配置适当数量备用回路,配电及备用回路应配置漏电保护装置,确保行人及维护人员安全。

并且选用锶盐作主氧化剂,不会形成导电溶液,喷放后更不会对设备造成任何损坏和污染、绿色环保。

ETC门架系统远程供电设备安装方案

ETC门架系统电源设备安装图

鉴于高速公路门架系统和全程监控外场设备的布设特点,本系统供电设计的基本思路是在各个收费站(或服务区)的供配电机房布设一套电源发生器,各门架系统或各外场监控点布设一隔离转换器,电源发生器的容量按照隔离转换器容量总和的1.3倍设计,隔离转换器的容量按实际负载设备总功率的1.3倍设计。
