三种典型远距离供电方案优势比较

作者: admin 时间:2020-12-08 来源:未知
摘要:远距离供电系统是指电能在长途有线运输中,利用电缆把电能从局端机输送到远端机,为远端设备供电的系统。 目前最典型的 远距离供电方案主要有三种: 1.交流远距离供电系统;直流远距离供电系统;3.太阳能供电系统

远距离供电系统是指电能在长途有线运输中,利用电缆把电能从局端机输送到远端机,为远端设备供电的系统。

目前最典型的远距离供电方案主要有三种:

1.交流远距离供电系统

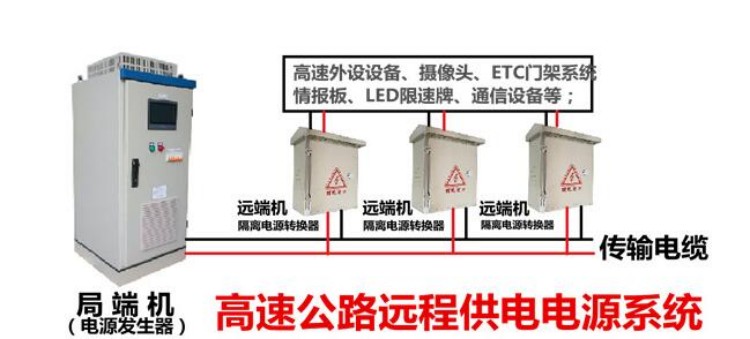

交流远供电源系统

交流远距离供电系统是深圳弘翼电源设备有限公司为高速公路全程监控系统提供远距离交流供电的专业电源,它能够为布设在高速公路路侧的监控设备提供稳定可靠的交流稳压电源,为全程监控系统可靠运行奠定了基础。本系统主要由电源发生器(局端机)、隔离转换器(又祢远端机或下位机)和传输电缆三部分组成。局端机布设在高速公路沿途收费站或服务区 的供电机房内,远端机布设在高速公路沿途的各个外场监控设备旁,传输电缆布设在局端机和远 端机之间的高速公路沿线。

2.直流远距离供电系统

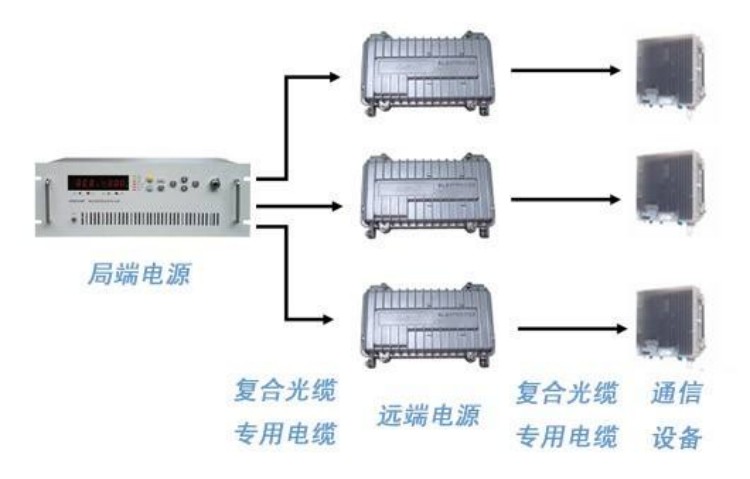

直流远供系统

直流远程供电系统,是高速公路从服务区、收费站以及有稳定市电接入点取电至高速公 路沿线负载设备的一体化供电系统解决方案,沿线负载设备包含监控摄像点、气象监测、F型和情报板、龙门架式情报板、短隧道照明等设备。

3.太阳能供电系统

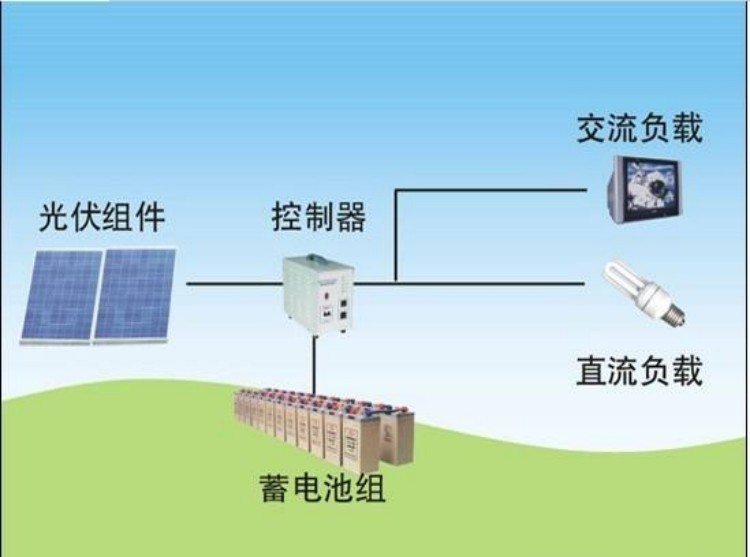

太阳能供电系统

太阳能供电系统由太阳能电池组件、太阳能控制器、蓄电池(组)组成;按实际需要还可以配置逆变器。太阳能是一种干净的可再生的新能源,在人们生活、工作中有广泛的作用, 其中之一就是将太阳能转换为电能,太阳能发电分为光热发电和光伏发电。通常说的太阳能发电指的是太阳能光伏发电,具有无动部件、无噪声、无污染、可靠性高等特点,在偏远地区的通信供电系统中有极好的应用前景。

三种远距离供电方案优势比较

序号 交流远供电源系统 直流远供电源系统 太阳能供电系统
防雷保护 公共电网引入雷击时可能会引起供电段全线所挂接的设备损坏 由公共电网引入的雷击基本消除(局端 模块输入输岀端在电气上完全隔离) 负载功耗不能过大,需要优化设计;设计不理想时冬天隔季存在供电可能不足
供电稳定性 交流电的正弦波形相位变化使得 并机冗余技术要求高、实现复 杂,即使采用UPS方案来提高稳 定性,整个系统的运行稳定性仍 相比直流供电方式低。同时,高 压交流强电的传输会对附近的通 信信号、视频信号和语音信号造 成较大的干扰 用AC-DC变换器进行隔离变换,可以提 供稳定的直流输出电压,并且能够隔离 电网对远端设备的浪涌干扰。远端宽范 围输入,亦恒压输出。确保电源质量干 净可靠,延长设备使用寿命。供电区段 局部发生市电停电或者单个AC/DC变换 模块岀现故障时,并不会影响整个系统 的正常供电,有效的提高了系统的稳定 性。 负载功耗不能过大,需要
优化设计;
设计不理想时冬天倆季存在供电可能不足;
供电损耗 交流远供受供电电缆上电容电流 的困扰,不可避免地会产生磁感应损耗 基本上只有传输电缆的芯线电阻损耗, 不存在电容损耗和感抗损耗,电磁干扰 小,电磁兼容性好,是绿色环保的供电 方案 受天气影响,经常产生断 电现象,有效性差
建设成本 高压交流传输产生的磁场沿途对 其他用电设备会产生干扰,不可 跟其他传输光电缆同沟、同槽传输 传输线芯小,不会影响到其他设备和传 输线缆,可与其它光电缆共用走线通 道,施工简单、经济节能、清洁环保, 节省工程建设费用 初期建设成本高,蓄电池 组对运行环境敏感,且每3-5年需更换新电池,维 护量大、使用成本较高。
电缆成本 符合安全标准的最高安全电压限 值为282V,传输线径较直流远供 大一倍,电缆投资高。交流远供负载适应性差,对非线 性输入电源负载所需要的电缆线 径更大,否则系统容易不稳定。 符合安全标准的最高安全电压限值为 400V,传输线径较交流远供小一半,电 缆投资低。
直流远供线缆中电流稳定,不需要额外 增加电缆线径,系统稳定。
选址/施工方便;
单设备相对独立,
公里数长的道路适于布设。
用电安全性 交流传输安全性差,存在触电隐 低压供电,安全 患。浮地型交流远供安全性监测相对困难,容易威胁到使用和维护人员的安全。 远供传输的直流高压对地悬浮,当人或 动物接触任何一个极性不会产生触电危 险。同时配备有开路、短路、漏电、电 力入侵等保护功能,人为触碰时电压迅 疾降为60V以下安全电压,使用安全可 靠。 低压供电,安全
冗余可靠性 用DC-AC逆变器,或带输入输 出隔离的UPS组成的交流远供局 端设备,变换环节多冗余并机难度大存在系统复杂、可靠性低、效率低等缺点。 直流远供局端设备易于冗余并联,系统 可靠性高、变换效率高、维护简单。 单点供电故障不影响其他监控点。无法做到冗余设计。
远程监测 为配合交流远供开路监测功能, 交流远供远端不宜组成市电+远供 备用的高效、高可靠供电形式。 直流远供容易实现线路开路监测功能, 能进行微电流的监测,可以使用市电+远 供备用的高效、高可靠供电形式。 具有成熟的远程监控功能
