三相隔离变压器各种接线方式的特点

作者: admin 时间:2020-07-10 来源:未知
摘要:三相隔离变压器接线方式:△/Yo ;△/△;Y/Y每种接线方式都有各自的特点,您可根据实际需求订制。

三相隔离变压器

——输入输出为三相电压、初级与次级地不同绕组上的一种变压器

该系列产品广泛应用于工矿企业、发电厂、机场、高层建筑、地铁等安全防火要求较高的场所,作变换电压、供照明电器设施、动力电源、整流电源之用。

三相隔离变压器接线方法主要有三种

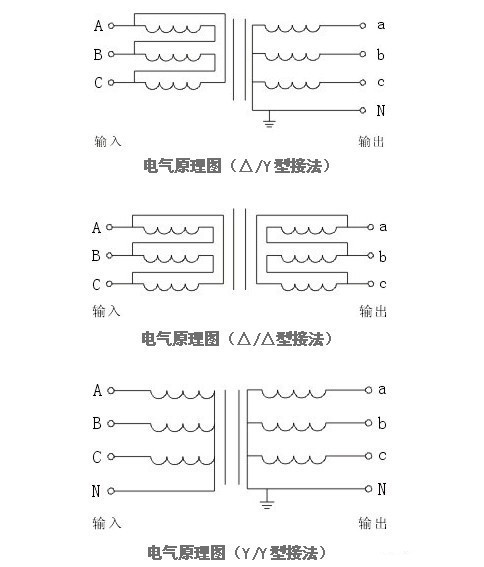

三相隔离变压器接线方式

1、输入:△,输出:Yo

——输入不带零线,输出带零线

  △/Yo接线法特点:

   a、将三线△接线转换为四线 Yn 系统,加屏蔽能进一步消除了由变压器内 部耦合的高频脉冲和噪音。

   b、电网三次谐波和干扰信号比较严重,采用△/Yo 隔离变压器,可以去掉三 次谐波和减少干扰信号。

  c、采用△/Yo 隔离变压器产生新的中性线,使设备与电网中性线无关,避免由 于电网中性线不良造成设备运行部正常。

2、输入:,输出:

——输入输出均不带零线

     △/接线法特点:

     a、没有中性点,可以抑制单相对地短路故障电流;

     b、存在三次回路,可滤除三次谐波;

     c、主绝缘要求高;变压器一个绕组发生内部故障将影响两条相线。

3、输入:Y,输出:Y

——输入输出均带零线

       Y/Y接线法特点:

       a、有中性点,可以有效抑制中性点偏移,可连接各种中性点设备;

       b、接线简单,相位清楚。

       c、主绝缘要求低;不能滤除三次谐波;发生单相对地故障时故障电流较大。

您可根据自己的实际需要选择不同的接线方式,如没特别交待的情况下,我司生产人员会按照常规的/Yn制作。
