升压变压器

是指用来把低数值的交变电压变换为同频率的另一较高数值交变电压的变压器。

升压变压器的应用

在高频领域应用较广，如逆变电源等。

升压变压器的工作原理

升压变压器是将低交流电压、大电流、小阻抗相应变换为高交流电压、小电流和大阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

升压变压器的输入必须是交变电源，其输出电压正比于输出输入线圈的匝数比；如果用电池，因为是直流的，则必须在输入电路加开关电路，将其变成为不断变化的电压，这样才能在输出端得到交变的高压电。

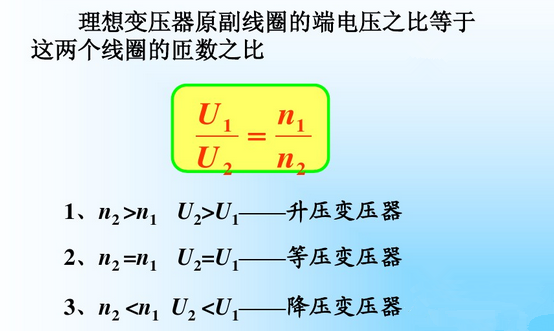

如上图所示：

变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级

在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势

当N2大于N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器

升压变压器，可以用隔离变压器来做，也可以用自耦变压器来做，出于变压器成本的考虑，一般情况下还是以自耦变压器方式来做升压变压器的比较多。
