变压器的几种接线方法区别

作者:admin 发布时间:2020-02-22 09:39:17点击:788

信息摘要:

目前变压器厂家最常运用的变压器的接线方法主要有:三角型接法和星型接法两种。 两种接线方法接线示意图星形接法(Y型接法)的三个绕组,每一端接三相电压的一相,另一端接在一起,不接任何一相电,也可不接零线,这样每个绕组的电压是相电压,也就是每相对地的电压,也就是通常指的220V。星形接法是将三相电源绕组或负载的一端都接在一起构成中性线,由于均衡的三相电的中性线中电流为零,故也叫零线:三相电源绕组或负载的另一端的引出线,分别为三相电的三个相线。三角形接法是将各相电源或负载依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。三角形接法没有中性点,也不可引出中性线,···

目前变压器厂家最常运用的变压器的接线方法主要有:三角型接法和星型接法两种。

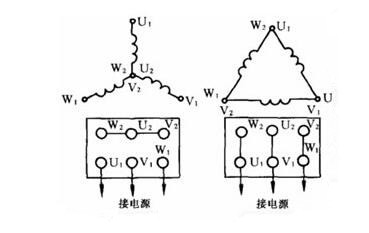

变压器的两种接线方式

                          两种接线方法接线示意图

星形接法(Y型接法)的三个绕组,每一端接三相电压的一相,另一端接在一起,不接任何一相电,也可不接零线,这样每个绕组的电压是相电压,也就是每相对地的电压,也就是通常指的220V。

星形接法是将三相电源绕组或负载的一端都接在一起构成中性线,由于均衡的三相电的中性线中电流为零,故也叫零线:三相电源绕组或负载的另一端的引出线,分别为三相电的三个相线。

三角形接法是将各相电源或负载依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。三角形接法没有中性点,也不可引出中性线,因此只有三相三线制。

添加地线后,成为三相四线制,三角形接法的三相电,线电压等于相电压而线电流等于相电流的√3倍。

远程输电时,只使用三根相线,形成三相三线制。到达用户的电路,往往涉及220V和380V两种电压,需三根相线和一根零线,形成三相四线制。用户为避免漏电形成的触电事故,还要添加一根地线,这时就有三根相线,一根零线和一根地线,故也有三相五线制的说法。

常规的变压器在制做过程中,用三角型和星型两种接线法就可以了,输入输出可以根据实际需要灵活运用;有些变压器对接线方式要求比较特殊,可以订做前跟我们的销售人员及技术人员沟通,也可提前拨打我们的客服电话咨询0755-85286003,我们将竭诚为您服务。
