自耦降压启动柜的常见故障及解决方案

作者: admin 时间:2019-12-21 来源:未知
摘要:首先了解下自耦降压起动柜的基本工作原理;其次分析自耦降压起动柜的常见故障及相关解决方案。一、按启动按钮电机不能启动;二、松开按钮,自锁不起作用;三、不能进入全压动行;具体相应故障解决方案都有详细解答。

自耦降压起动柜

——是利于自耦变压器来降低电动机起动时电压,限制起动电流的一种三相鼠笼式异步电动机起动的的一种设备;电动机起动时,使电动机定子绕组和自耦变压器副边联接,进行减压起动,起动完毕后,使电动机定子绕组和自耦变压器副边脱离,而直接和电源联接,电动机便进入全电压下正常动行。

自耦降压启动柜控制线路图

如上图所示为自耦变压器降压起动柜的控制线路,其主要是通过时间继电器KT和中间继电器KA,自动完成电动机从降压起动到全压运行的过渡。本电路中接触器KM1与接触器KM2互锁,接触器KM2的常闭触点串接于自耦变压器的副边,接触器KM2的主触点闭合时短接自耦变压器。

自耦降压起动柜在使用的过程中也会出现各种各样的故障,如不及时排除将会对我们的电机带来不利影响,今天我们就来分析下有关自耦降压起动柜的一些常见故障及解决方案。

首先,我们先了解下有关自耦降压起动柜的基本工作原理:(参照上图控制线路图)

按启动按钮SB2,交流接触器KM1和KM2线圈得电,主触头KM1和KM2闭合。自耦变压器TM串入电机降压启动,同时时间继电器KT线圈得电。KT动合触点延时动作,KT动断触点延时先断开。接触器KM1、KM2和时间继电器KT线圈失电,主触点断开,自耦变压器脱离电机电路。同时KT动合触点闭合,KM3线圈也在KM1和KM2失电后得电。KM3主触头闭合,电机进入全压运行。这种控制是使电机的“启动--自动延时--运行”一次完成。

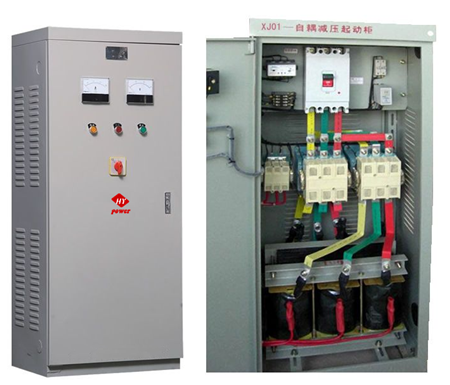

自耦降压启动柜产品结构图

其次,我们来分析下自耦降压起动柜的常见故障及相关解决方案:

一、按启动按钮电机不能启动

1、可能原因

A,主回路无路; B,控制线路熔丝断; C,控制按钮触点接触不良; D,热继电器动作。

2、处理方法

A,查熔断器1FU是否熔断;   B更换保险丝; C,修复触点; D,手动复位。

二、松开按钮,自锁不起作用

1、可能原因

A,接触器KM1和KM2动合辅助触点坏; B,控制线路断路。

2、处理方法

A,断开电源,使接触器手动闭合,用万能表检查KM1、KM2触点是否接通; B,接好自锁线路。

三、不能进入全压动行

1、可能原因

A,KT线圈烧坏; B,延时动合触点不能闭合; C,KM3动合触点不能自锁; D,动行接触器线圈烧坏; E,KM3主触头接触面不好。

2、处理方法

A,更换KT线圈; B,修复触点; C,调整好KM3动合触点; D,更换KM3线圈; E,修整好KM3主触头接触面。

以上为自耦降压起动柜的一些常见故障及解决方案,当然还会有其他的一些故障出现,您可以随时拨打我司的服务热线进行咨询:0755-85286003.
