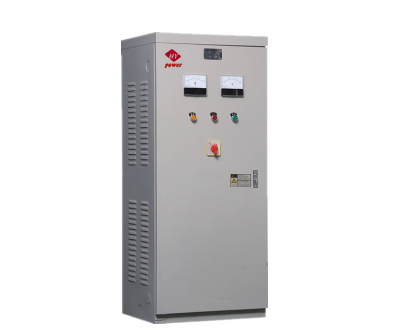

XJ01-135KW自耦降压启动柜

-又称自耦减压启动控箱，是指功率为135KW的采用自耦变压降压启动的一种控制柜。

自耦降压启动柜产品特性

本产品主要应用于50hz频率，三相380V时，135KW以下的电动机不频繁启动时的启动用；利用自耦变压器降压，以减少电动机起动电流对输电网络的影响。

XJ01式减压启动柜为箱式防护结构，由自耦变压器、交流接触器、热继电器、时间继电器等元件组成，采用自动控制方式，80千瓦以上的产品，采用手动和自动两种控制方式，可以自由调节控制启动时间，自耦变压器线圈备用额定电压65%及80%二个抽头，出厂时接在80%抽头上，电机接65%抽头时，起动转距为0.385Me，接80%抽头时，起动转距为0.64Me，Me为电机额定转距。

135KW自耦降压启动柜内部结构图

自耦降压启动柜相关参数

供电电源：市电、自备电网、柴油发电机组；三相交流380V,（-10%，+15%),50HZ

适用电机：一般鼠笼型异步电机

起动频率：可作频繁起动，建议每小时不超过20次

防护等级：IP41或IP20

环境条件: 海拔不超过2000米（超过2000米应降容使用）

环境温度在-25℃--- +40℃之 间

相对湿度不超过95%，无露；振动小于0.5G。

自耦降压启动柜应用环境

环境温度：-25℃-+55℃

海拔高度：小于2000m，2000m以上需降低容量

工作环境：无导电尘埃，无腐蚀性气体，通风良好；

自耦降压启动柜应用环境

环境温度：-25℃-+55℃

海拔高度：小于2000m，2000m以上需降低容量

工作环境：无导电尘埃，无腐蚀性气体，通风良好
