HYDC系列高速公路直流远程供电系统

作者:admin 时间:2021-04-30 来源:

HYDC系列高速公路直流远程供电系统


一、直流远程供电系统简介


HYDC系列直流远程供电系统是深圳弘翼有限公司为针对高速公路上监控及ETC收费设备(如摄像头、爆闪灯、监控视频传输设备、气象监测、收费系统和情报板等)分布分散、稳定性要求高等特殊要求而研发,具有效率高,安全可靠性高和抗干扰能力强等特点。

直流远供系统图

本系统主要由HYDS系列局端机(电源发生器)、HYDX系列远端机(隔离变换器)和传输电缆三部分组成。

局端机布设在高速公路沿途收费站或服务区的供电机房内,远端机布设在高速公路沿途的各个外场监控设备旁,传输电缆布设在局端机和远端机之间的高速公路沿线。


二、直流远程供电系统结构


1、系统结构:

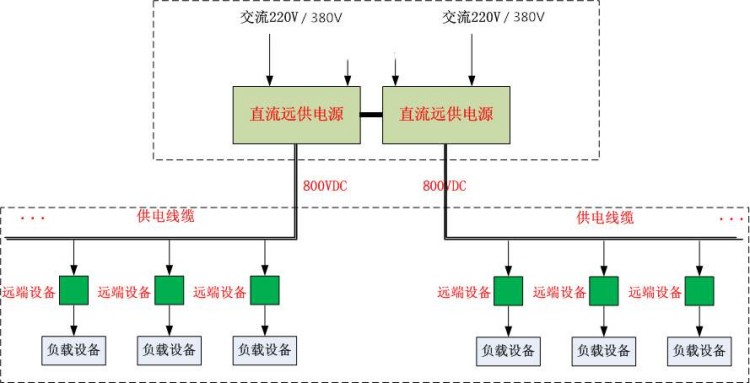

直流远程供电系统结构图

2、系统组成

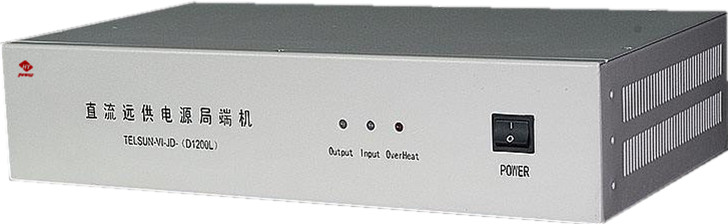

直流远程供电系统局端机

a.局端设备:输入交流220V/直流-48V,输出直流760V~800V(默认780V),包括配电插框、功率模块、监控模块等。

b.监控调度软件:含局端和远端设备的监测和报警信号(过流、短路、过压、过温、人体搭接、电力线搭接、开路等);含局端和远端设备的运行状态、输入和输出的电压/电流实时值;同时:每个局端设备都有独立的地址,软件可以快速判断定位故障设备,而且具备远端设备重启功能。

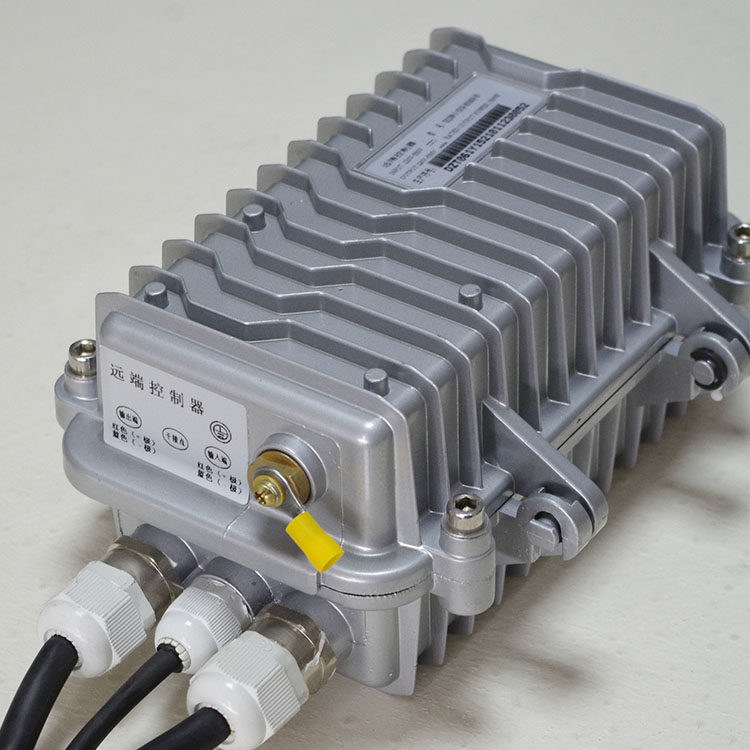

直流远程供电系统远端机

c.远端设备:输入直流300V~800V,输出DC48V/AC220V,包括配电插框、功率模块、通讯模块等。

d.传输电缆(两芯电缆):将直流电源从局端设备连接传输到远端设备,沿线可以并联式接入多台远端设备,各远端设备工作互不干扰,同时通过电力载波技术,将控制信号复合在传输线缆上(不需要独立的控制信号线)。


三、直流远程供电系统电源产品主要特点


1)系统安全可靠

a.保护功能,系统包含电力线搭接保护、人体搭接保护、短路、开路保护、漏电、雷击浪涌保护等。

b.的在线监控功能,远程实时显示每个设备的输入和输出实时数据和运作状态,确保故障设备快速定位,而且具备远程重启功能。

c.输出稳定高压直流,不对外产生电磁干扰,线芯小,可以跟视频/音频/控制信号等小信号传输线同管。

d.局端机为模块化设计,方便扩容和升级,系统采用N+1冗余设计,支持热插拔。

e.远端机有独立的硬件地址,任一设备故障都会自动隔离,相互间互不干扰。

2)建设成本低、建设周期短

a.该产品局端设备采用机房220V交流电,其输电线缆线径小且干扰小,可与光缆、弱电、视频、音频、控制信号线等同管,远端设备采用室外IP55级外壳设计,外形尺寸小、重量轻,便于放置在抱杆上的设备箱内。方便缩短建设周期,减少施工成本。

b.本产品使用高压800Vdc传输,电压值是交流220V的3.6倍,相同条件下,DC800V系统传输距离是AC220V的3.6平方倍(即13倍)。

3)运行维护成本低

a.该产品采用工业级元器件,确保设备在任何气温条件下的安全运行,避免了例如太阳能供电中的蓄电池保温措施。

b.完善的在线监测系统,可以快速定位故障设备,同时具备远程重启功能,避免交流供电系统中出现半夜打雷后漏电开关跳闸而维护人员无法到达现场合闸的情况,大大降低维护难度与运维成本。

c.完善的设备自我保护能力,任何异常故障设备自我保护后,等异常移除后可以自动恢复,减少大量人工现场维护工作。

d.完善的设备自检能力,各个部件故障都会自动上报,便于更换和维修。
