10KVA高速公路远距离供电系统(500-1000V)

作者:admin 时间:2020-12-21 来源:

HYYG系列远程供电系统是深圳弘翼电源设备有限公司为高速公路全程监控系统提供远距离交流供电的专业电源,它能够为布设在高速公路路侧的监控设备提供稳定可靠的交流稳压电源,为全程监控系统可靠运行奠定了基础。

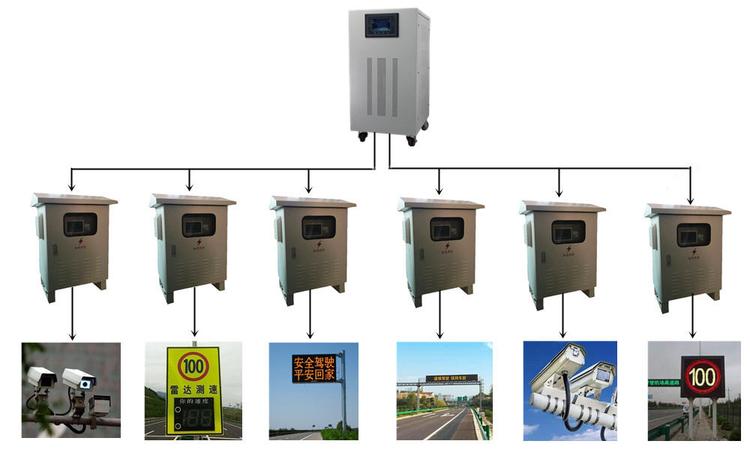

本系统主要由电源发生器(局端机)、电源变换器(又称远端机或下位机)和传输电缆三部分组成。局端机布设在高速公路沿途收费站或服务区的供电机房内,远端机布设在高速公路沿途的各个外场监控设备旁,传输电缆布设在局端机和远端机之间的高速公路沿线。

高速公路远距离供电系统

高速公路远程电系统主要特点:

1、系统稳定可靠

   本系统电源发生器采用了隔离变压器升压,自动调节跟随输出,电源变换器采用了隔离变压器降压,自动调节稳压输出的高新技术,系统可靠性和稳定性好,输出精度高,波形失真小,稳定可靠。

2、负载能力强

电源变换器的负载能力从0.5KVA到10KVA(必要时可以提供20KVA),电源发生器的容量从10KVA到30KVA(必要时可以提供50KVA),且 供电距离超过20公里。

3、安全性能好

本系统采用输入输出变压器完全隔离模式,远程供电电缆任意一端与地不产生电压差,同时具有完备的过压、过流、过载、短路保护装置。

4、智能化程度高

电源发生器内嵌监控单元和触摸屏控制,可以检测设备状态和开关电源,可以与路段监控 系统联动,远程监控设备运行状态。

5、防雷效果好

系统采用二级组合防雷,在电源发生器的输出端和电源变换器的输入端都配有高性能的防雷模块,同事电源变换器还有没配电分路装置,可以提供1-8供电回路。

6、标准化生产与检测

   本系统产品均按国家标准生产,所有外购件均选购国内外知名品牌,产品通过了国家交通安全设施质量监督检测 质量检测,满足JT/T 817-2011和GB 19212.1-2008的相关技术要求。


交流远供系统由一个带有升压功能的交流电源发生器、远距离输电母线(2芯供电电缆)、若干个带有降压功能的交流隔离电源转换器组成。系统具备双重稳压的功能,交流电源发生器及隔离电源转换器均采用带电热插拔模块化结构,当其中的一个因故障转为旁路工作时,系统仍能正常工作。

10KVA电源发生器技术指标

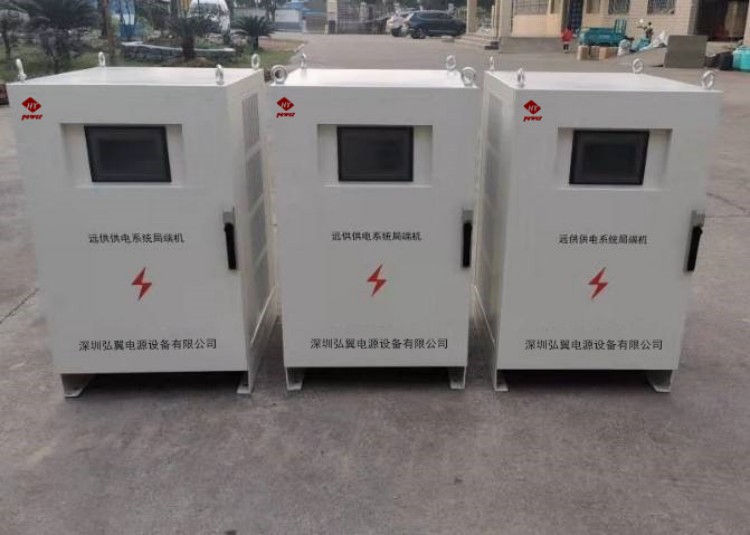

远供系统局端机(电源发生器)

-- 额定工作电压:220VAC±15%;或380VA±15%;

-- 额定工作频率:50Hz±15%,优于50(1±4%)Hz;

-- 额定输出功率:10kVA

-- 额定输出电压交流:给定值±1%;输出电压范围为交Vout=800V+KI,当高于设定值10%时能自动保护;

-- 输出方式:交流两相;

-- 输入效率 :>92%;

-- 输入功率因数 :>0.95

-- 输入电流谐波部分:<5%

-- 工作温度:-30℃~+75℃;

-- 存储温度:-40℃~+85℃;

-- 相对湿度:0~95%,无凝露。

-- 噪声:<50db

-- 海拔高度:0~4500m。

-- 防雷性能:可防雷区1~2区,标称放电电流(8/20uS)50kA;响应时间小于1µS。

--内置智能配电仪表,实现对设备运行状态的实时监测,通过4G/5G/NB-IOT等技术直接连接云端。

10KVA隔离变换器技术指标

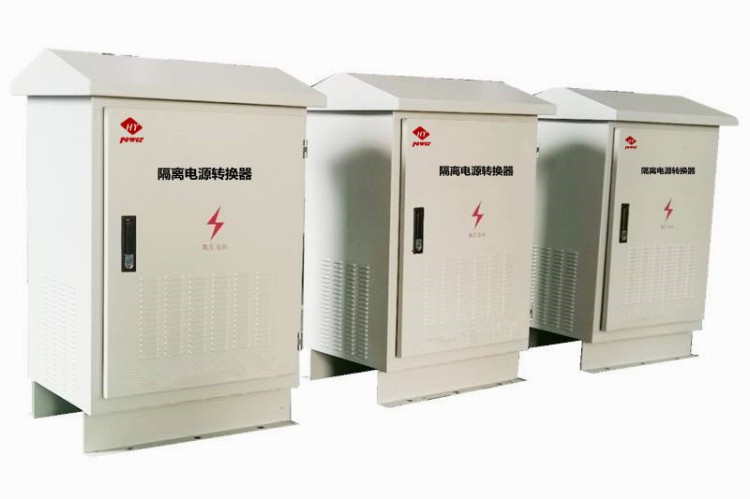

远供系统远端机(隔离变换器)

-- 电源容量:10kVA

-- 输入: 800±10%VAC

-- 输出电压:220VAC±1%。

-- 输出频率:(50±0.2)Hz。

-- 输出波形:正弦波,失真度<2%。

-- 过载能力:125%额定负载,10Min。

-- 输出功率因数:0.8。

-- 输出电源效率 :>92%。

-- 测量控制精度优于1%。

-- 防雷性能:可防雷区1~2区,标称放电电流(8/20uS)50kA;响应时间小于1uS。

-- 工作温度:-30℃~75℃。-- 存储温度:-40℃~85℃。

-- 工作湿度:0~95%,无凝露。

-- 海拔高度:4500m。

-- 噪声:<50db

-- 配电回路数≧3,按照用电设备用量进行配置。

-- 内置智能配电仪表,实现对设备运行状态的实时监测,通过4G/5G/NB-IOT等技术直接连接云端。
